Rel Panduan Mengangkat Untuk Lif

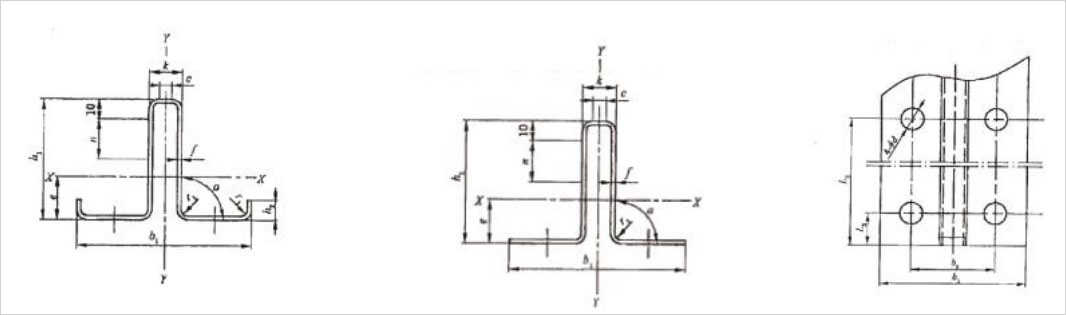

| Model | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| T82/B | 82.5 | 68.25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| T140-3/B | 140 | 127 | 31.75 | 57 | 25.4 | 17.5 | 19 |
| Model | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1.8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Rel Panduan Lif Bermesin
2. Rel Panduan Lif Ditarik Sejuk
3. Rel Panduan Lif Tersuai
4. Rel Panduan Lif Berongga
5. Pelat ikan rel panduan lif yang dilukis sejuk, plat ikan rel panduan lif bermesin, plat ikan ketebalan khas, plat ikan bahagian T, klip palsu, pengapit gelongsor, klip gelongsor, klip T.
6. Standard: ISO 7465.
7.Model: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Pembungkusan: Rel panduan kami dibungkus dalam berkas, dengan penutup pelindung di kedua-dua hujungnya, dan setiap berkas dibungkus dengan kepingan plastik. Kami juga boleh membungkus mengikut keperluan anda.
9.Kami boleh menyediakan rel panduan jenama seperti MARAZZI, dll.
Rel panduan lif ialah landasan selamat untuk lif bergerak ke atas dan ke bawah di hoistway, memastikan kereta dan pengimbang bergerak ke atas dan ke bawah di sepanjangnya. Rel panduan menghubungkan plat dan pendakap rel panduan ke dinding hoistway untuk memberikan panduan untuk kereta lif dan pemberat pengimbang. Fungsi sokongan caliper keselamatan semasa brek adalah bahagian penting dalam sistem lif. Rel panduan yang biasa digunakan dalam lif ialah rel panduan berbentuk "T". Ciri-ciri seperti ketegaran yang kuat, kebolehpercayaan yang tinggi, keselamatan dan kos rendah. Pesawat rel panduan mestilah licin, tanpa permukaan tidak rata yang jelas. Memandangkan rel panduan ialah rel ulang-alik kasut pemandu dan peralatan keselamatan pada kereta lif, kelegaan mesti dipastikan semasa pemasangan. Pada masa yang sama, rel panduan perlu memikul tanggungjawab memberhentikan lif apabila lif mengalami kemalangan terlalu laju, jadi ketegarannya tidak boleh diabaikan.
Rel panduan lif dibahagikan kepada: rel panduan pepejal dan rel panduan berongga pengimbang.
Rel panduan pepejal ialah rel panduan bermesin, yang dibentuk dengan memesin permukaan panduan dan menyambung bahagian profil rel panduan. Tujuannya adalah untuk memberi panduan untuk pengendalian kereta lif semasa operasi lif. Rel panduan pepejal kecil juga digunakan untuk bimbingan pengimbang. Terdapat banyak spesifikasi rel panduan pepejal mengikut lebar lantai rel panduan, yang boleh dibahagikan kepada T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, dll.

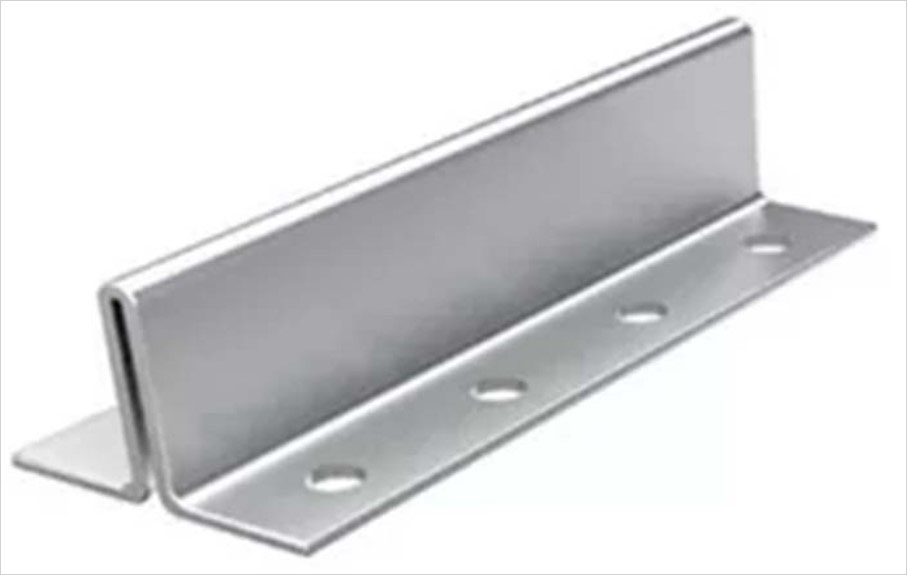

Rel panduan hollow counterweight ialah rel panduan bergolek berbentuk sejuk dengan ketebalan 2.75mm dan 3.0mm. Ia dibentuk sejuk daripada plat bergelung melalui acuan berbilang laluan. Ia digunakan terutamanya untuk memberi panduan untuk pengimbang semasa operasi lif. Rel panduan berongga boleh dibahagikan kepada sisi lurus dan sisi bebibir mengikut bentuk permukaan hujung landasan pemandu iaitu TK5 dan TK5A.
