Pengesan Pintu Lif Infra Merah THY-LC-917
| Nama Produk | Tirai cahaya lif |
| Jalan terbuka | Sisi terbuka atau tengah terbuka |

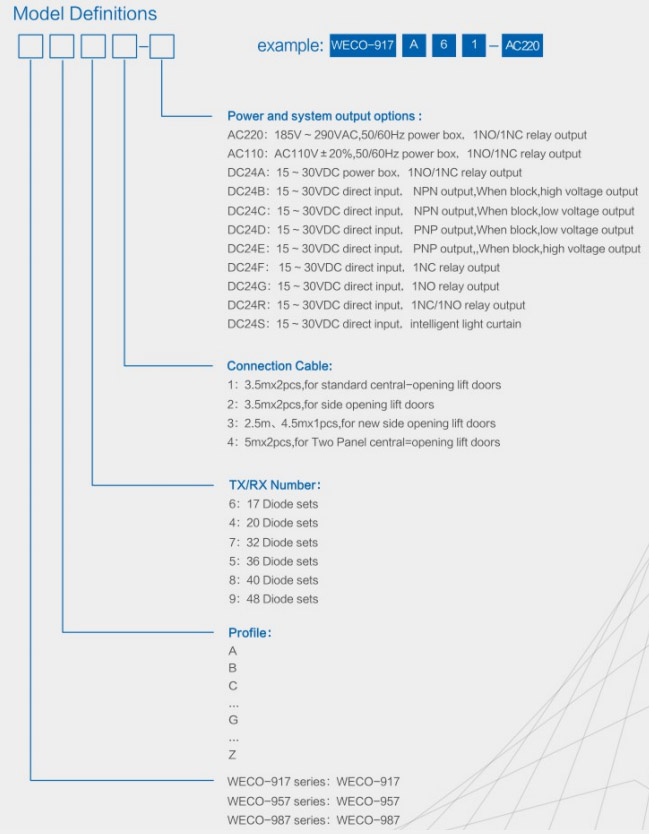

| Voltan | AC220V, AC110V, DC24V |
| Bilangan Diod | 17, 32 |
| Bilangan Rasuk | 94-33Rasuk,154-94Rasuk |
1. Dengan fungsi semak sendiri, output konvensional kotak kuasa dan output semak sendiri
2. Lulus ujian TUV Jerman, dan mematuhi piawaian antarabangsa yang berkaitan
3. Fungsi dorman, memanjangkan hayat kerja produk
4. Mengguna pakai teknologi baru, PCB dengan keupayaan kuat rintangan kakisan, dan keupayaan penyesuaian medan yang kuat, stabil dan boleh dipercayai
5. Reka bentuk penampilan yang cantik, pemasangan mudah, sesuai untuk kebanyakan lif jenama
6. Teknik dan peralatan lanjutan, teknik pelapik permukaan SMT yang boleh dipercayai
7. Pilihan bagi pengguna untuk memilih output NPN/PNP (output Transistor) tanpa kotak bekalan kuasa
Tirai cahaya lif ialah peranti perlindungan keselamatan pintu lif yang dibuat menggunakan prinsip aruhan fotoelektrik. Ia sesuai untuk semua lif dan melindungi keselamatan penumpang yang masuk dan keluar lif. Tirai cahaya lif terdiri daripada tiga bahagian: pemancar dan penerima inframerah dipasang pada kedua-dua belah pintu kereta lif, dan kabel fleksibel khas. Untuk keperluan perlindungan alam sekitar dan penjimatan tenaga, semakin banyak lif telah meninggalkan kotak kuasa. Sesetengah jenama langsir cahaya terpaksa menggunakan kotak kuasa kerana imunitinya yang lemah terhadap gangguan elektromagnet. Bagaimanapun, dengan popularisasi konsep lif hijau, langsir cahaya tanpa kotak bekalan kuasa menjadi trend. Kerana proses menukar 220V kepada 24V pasti kehilangan banyak tenaga.
Tirai cahaya THY-LC-917 dilengkapi dengan tiub pemancar cahaya LED pengimbasan dinamik dikawal CPU pada tirai cahaya konvensional. LED dua warna berbentuk jalur memaparkan keadaan kawasan perlindungan tirai cahaya, supaya tirai cahaya mempunyai kesan yang lebih visual pada fungsi perlindungan biasa. Lebih berperikemanusiaan.

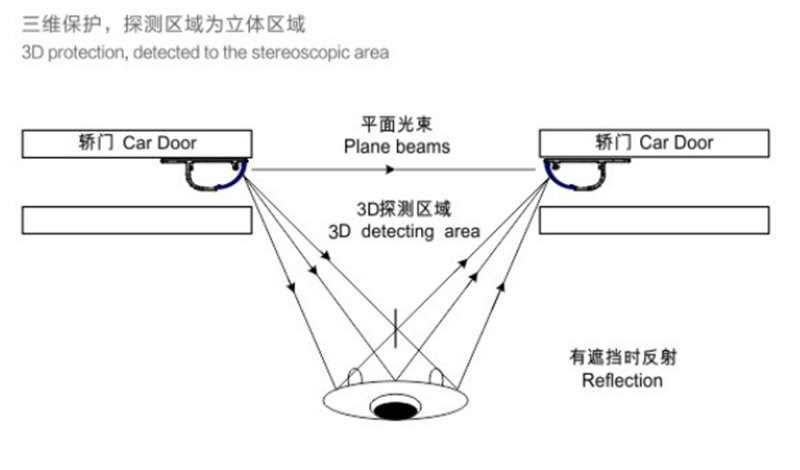

Terdapat beberapa tiub pemancar inframerah di hujung pemancar tirai cahaya. Di bawah kawalan MCU, tiub pemancar dan penerima dihidupkan mengikut urutan, dan cahaya yang dipancarkan oleh satu kepala pemancar diterima oleh berbilang kepala penerima untuk membentuk imbasan berbilang saluran. Melalui pengimbasan berterusan kawasan pintu kereta dari atas ke bawah, tirai cahaya perlindungan inframerah padat terbentuk. Apabila mana-mana salah satu sinar disekat, kerana penukaran fotoelektrik tidak dapat direalisasikan, tirai cahaya menilai bahawa terdapat halangan, dan oleh itu mengeluarkan isyarat gangguan. Isyarat sampukan ini boleh menjadi isyarat suis atau isyarat tahap tinggi dan rendah. Selepas sistem kawalan menerima isyarat daripada langsir cahaya, ia serta-merta mengeluarkan isyarat pembukaan pintu, dan pintu kereta berhenti menutup dan terbuka secara terbalik. Pintu lif boleh ditutup seperti biasa selepas penumpang atau halangan meninggalkan kawasan amaran, untuk mencapai tujuan perlindungan keselamatan. Elakkan kemalangan orang yang terperangkap dalam lif.
1. Pemasangan mudah alih pemancar dan penerima
Pemasangan mudah alih langsir cahaya merujuk kepada pemasangan dan penggunaan penghantar, penerima langsir cahaya, atau salah satunya dipasang pada pintu kereta dan bergerak dengan pintu kereta. Dalam keadaan biasa, pemancar dan penerima dipasang pada tepi lipatan pintu kereta.
Kaedah pemasangan pintu sisi ialah memasang langsir cahaya pada kereta lif dan tepi lipatan pintu kereta dengan skru.
Kaedah pemasangan pintu belah tengah ialah memasang langsir cahaya pada tepi lipatan pintu kereta lif dengan skru.

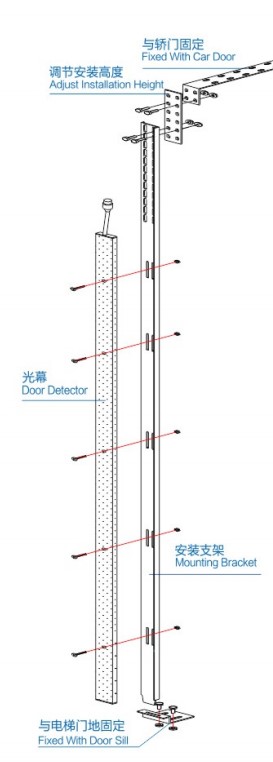

2. Pemasangan pemancar dan penerima tetap
Pemasangan tetap tirai cahaya merujuk kepada pemasangan dan penggunaan penghantar dan penerima tirai cahaya yang dipasang di hujung ambang pintu kereta melalui pendakap tetap. Pemancar dan penerima tidak boleh bergerak dengan pintu kereta.
