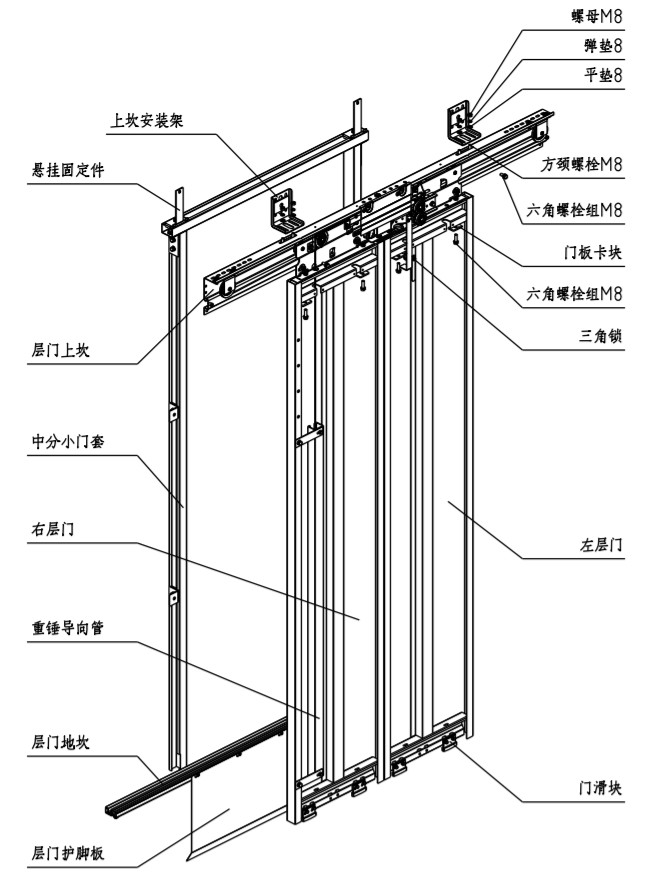

Peranti Pintu Pendaratan Pembukaan 2-Leafs Center THY-LD-B
1. Kaedah membuka kunci adalah dengan membuka kunci panel pintu dan lulus ujian kesan bandul 45Kg.
2. Pintu terpaksa ditutup dengan tukul berat, dan tukul berat dan tiub panduan diletakkan di bahagian dalam pintu pendaratan.
3. Kunci pintu telah lulus ujian Pusat Pemeriksaan Lif Kebangsaan dan mendapat pensijilan CE dan CU-TR.
4. Voltan pengunci pintu yang berkenaan: ≤ AC230V, ≤ DC110V.

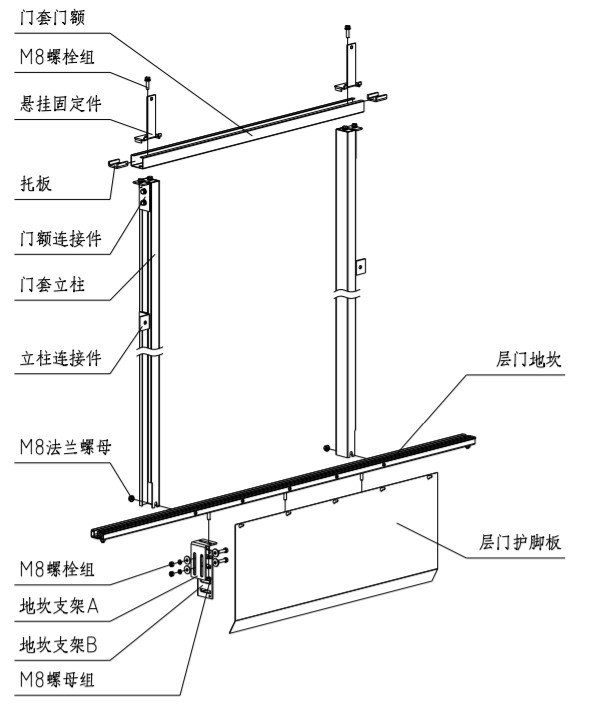

1. Pemasangan ambang dan penutup pintu
1.1. Tentukan kedudukan masuk dan keluar ambang mengikut saiz hoistway; laraskan bahagian tengah ambang supaya sama dengan bahagian tengah pintu masuk dan keluar, dan tandakan bahagian tengah ambang; laraskan paras ambang kurang daripada 1/1000; Permukaan untuk menghalang air daripada memasuki laluan angkat.
1.2. Pasang lajur penutup pintu dan pintu penutup pintu dengan kepingan penyambung, dan pasang bahagian penetapan gantung; letakkan pintu di ambang, laraskan menegak lajur penutup pintu kurang daripada 1/1000; bahagian tengah penutup pintu adalah konsisten dengan bahagian tengah pintu masuk dan keluar Pengukuran tanda pusat ambang; saiz satah dahi bawah penutup pintu dan satah atas ambang adalah ketinggian pintu bersih. Selepas pelarasan selesai, kunci nat bebibir M8. Selepas melaraskan saiz, pasangkan penyambung lajur ke dinding.
1.3. Betulkan pelindung kaki pintu pendaratan di ambang.

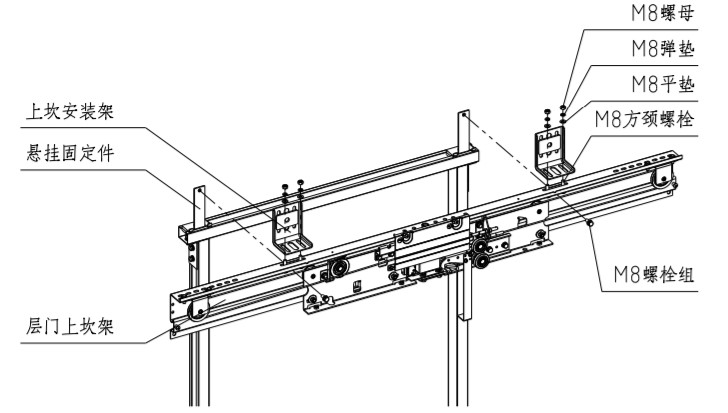

2. Pemasangan peranti pintu pendaratan
2.1. Jajarkan bingkai ambang atas pintu pendaratan dengan duri di hujung bawah bahagian penetapan ampaian, dan kunci bingkai ambang atas dan bahagian penetap ampaian pintu pendaratan melalui kumpulan bolt M8*20.
2.2. Betulkan bingkai pelekap ambang atas pada dinding hoistway dengan bolt pengembangan atau bolt tembus dinding. Bingkai pelekap ambang atas dan ambang atas pintu pendaratan disambungkan dengan bolt leher persegi M8.
2.3. Laraskan ambang atas pintu pendaratan ke kiri dan kanan untuk menjadikan bahagian tengah pintu terbuka dan bahagian tengah pintu masuk dan keluar konsisten.
2.4. Laraskan menegak lantai peranti pintu pendaratan. Laraskan menegak lantai peranti pintu pendaratan kepada ±0.5mm dengan meletakkan garis menegak atau mengambil ambang pintu kereta sebagai rujukan.

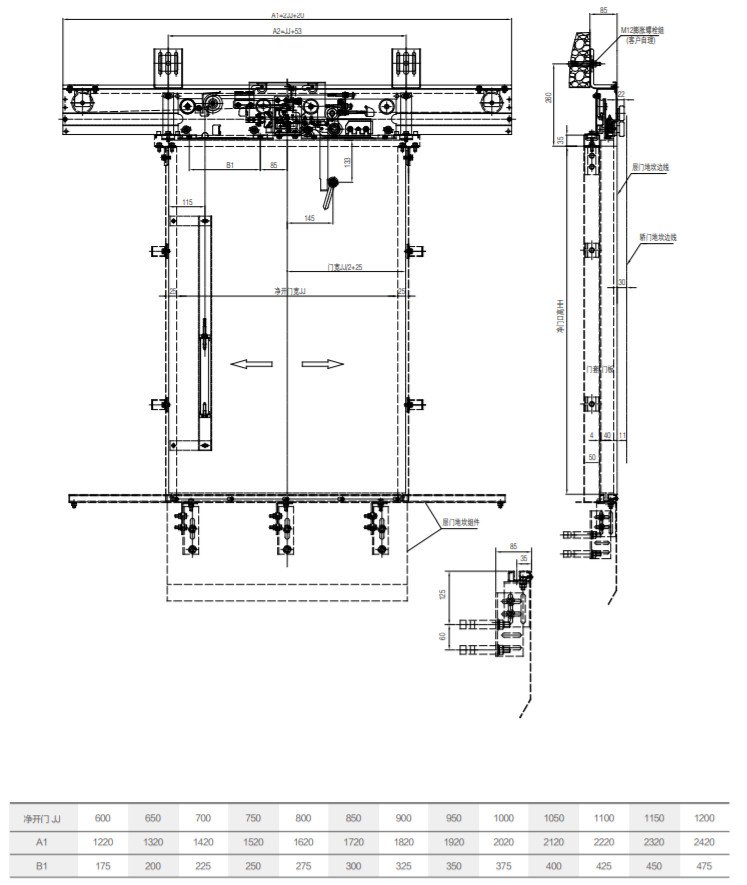

2.5 Selepas menyemak parameter utama pemasangan bingkai ambang pada pintu lantai berikut, ketatkan semua bolt pemasangan:

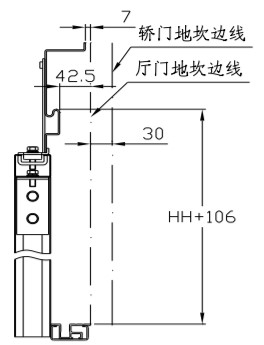

Ketinggian bingkai ambang atas pintu pendaratan: jarak antara permukaan atas rel panduan bingkai ambang atas pintu pendaratan dan ambang pintu pendaratan ialah HH+106mm;
Bahagian tengah bingkai ambang atas pintu pendaratan: sisihan antara pusat bingkai ambang atas pintu pendaratan dan pusat pintu masuk dan keluar ialah ±1mm;
Jarak antara rel panduan ambang atas pintu pendaratan dan ambang pintu kereta: jarak antara rel panduan ambang atas pintu pendaratan dan ambang pintu pendaratan ialah 42.5mm, dan jarak dari ambang pintu kereta ialah 72.5mm.
Ketinggian bingkai ambang atas pintu pendaratan: jarak antara permukaan atas rel panduan bingkai ambang atas pintu pendaratan dan ambang pintu pendaratan ialah HH+106mm;
Bahagian tengah bingkai ambang atas pintu pendaratan: sisihan antara pusat bingkai ambang atas pintu pendaratan dan pusat pintu masuk dan keluar ialah ±1mm;
Jarak antara rel panduan ambang atas pintu pendaratan dan ambang pintu kereta: jarak antara rel panduan ambang atas pintu pendaratan dan ambang pintu pendaratan ialah 42.5mm, dan jarak dari ambang pintu kereta ialah 72.5mm.
